黑膜沼气池



　　黑膜沼气池 是沼气工程中的一种厌氧发酵池，是利用HDPE膜材防渗防漏的优点，在挖好的池子里面铺设一层HDPE防渗膜，根据厌氧发酵工艺要求池内安装进出水口、抽渣管和沼气收集管，池子上口再加盖HDPE防渗膜密封，四周锚固沟固定，形成一个整体的厌氧发酵空间。养殖污水经过前期处理后进入密封空间内发酵产沼气，解决了原来沼气池建设成本高的问题。覆膜沼气池突破了传统沼气池的建筑用材，它采用防渗膜材料，可低成本有效替代常规建池材料(如混凝土、钢板、砖块等)，以解决建池材料紧缺、价格高等问题。

　　覆膜沼气池集发酵、贮气于一体，采用防渗膜材料将整个厌氧塘进行全封闭，具有施工简单方便、快速、造价低，工艺流程简单、运行维护方便，污水滞留时间长、消化充分、密封性能好、日产沼气量多，防渗膜材料抗拉强度高、抗老化及耐腐蚀性能强、防渗效果好，利用沼气发电余热、覆膜吸收阳光、增温保温效果好，池底设自动排泥装置、池内污泥量少等优点。同时，覆膜沼气池还能很好地解决混凝土沼气工程因温度变化而产生收缩、胀裂引起的渗水、漏水、漏气问题以及地面式钢板沼气工程的钢板易腐蚀、管道易堵塞、设备易损坏、运行费用高等问题，该项目符合国家发展战略要求和国家产业发展方向，目前有关部门正在研究推广。

　　覆膜沼气池特点：

　　1、建设成本低，施工方便;

　　2、停留时间长，出水效果好;

　　3、HDPE膜吸热性能号，产气量高。

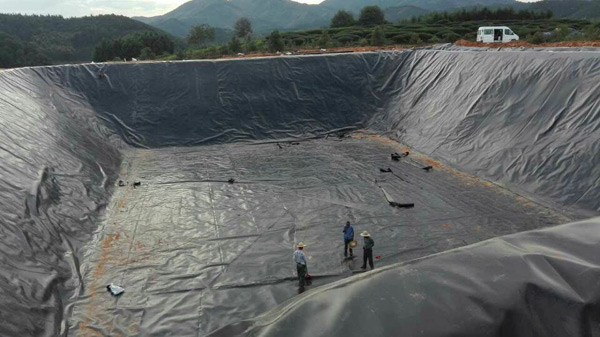

　　HDPE膜的施工规范

　　1. 铺设前准备工作：

　　1.1地基处理：清扫铺设面，要求基体平整，土体坚实，不能凹凸不平，裂纹等，不能有尖锐物，石块、铁丝、木棒等，防渗范围内的草皮，树根要清除，对于杂草要喷洒灭草剂。

　　1.2与膜接触面，铺设粒径小的砂土或粘土层作防护层，防护层覆盖厚度不宜小于30㎝。

　　2. 铺设方法：

　　2.1 沿一定方向铺设，同时不要拉得太紧，应留有一定伸缩量，以适应基体变形。

　　2.2 HDPE膜铺设时，要调整好每个单元走向，以便于两个单元的焊接。

　　2.3 HDPE膜铺设好后，要用砂袋压住，以防风沙影响下一步边缘的焊接。

　　3. HDPE膜焊接，接缝处理是施工关键程序，一般采用热焊接方法，PE膜相接的表面加热处理，使之表面熔化，然后通过压力，使之熔合成一体。

　　3.1对于铺设好的防水板，边缘接缝处要求不能有油污，水份，尘土等。

　　3.2 焊接前要调整好接缝处两幅边PE单膜，使之搭接一定的宽度，搭接宽度一般为8～12㎝且平整，无折皱。

　　3.3 使用专用焊接机进行焊接。

　　2. 黑膜沼气池内部管道设计图

　　3.锚固沟设计图

　　1.进料管 进料管是向沼气池发酵间添加原料的通道。进料口一般为半漏斗形的直管从池盖支座附近斜插人料液中，以方便进料和搅拌。进料管上口与猪栏排粪沟和厕所连通，人畜粪尿可自动流入发酵间内，一般进料管内径为250 ~ 350毫米。

　　2.出料口 出料口是经沼气池发酵间发酵后的沉渣和沼液的出料通道。出料口设在进料管对面池墙1/2处至池底连通。改出料管为出料口，能更方便出料。为减少发酵原料压入水压间，一般在出料口设置活动挡板。

　　3.导气管 导气管是储气箱与输气管道的连接装置，安装在池盖拱顶蓄水圈池墙外的最高处，上口连接输气 管，下口与储气箱相通，以便将池内沼气输送出来至燃烧灯具或炉具。导气管一般采用铜管、硬塑管或陶瓷管，有的将导气管改为导气孔。
