垃圾填埋场雨污分流施工方案

　　HDPE土工膜的施工程序：

　　一、雨污分流工程基面要求

　　1.基面质量应符合设计要求：基坑底面、坡面及其坡比、边坡上锚固槽、坡面与义面交接处处理，混凝土结构基面均应严格达到设计要求。

　　2.基面应干燥、压实、平整、无裂痕、无明显尖突、无泥泞、无凹陷，垂直深度25mm内不应有树根、瓦砾、石子、钢筋头、玻璃屑。其平整度应在允许的范围内平缓变化，坡度均匀，坡度一致。

　　3.基面上的阴阳角处影圆滑过渡，柱根部应做成圆弧状。

　　4.基底表面干燥，含水率宜在15%以下。

　　5.基底应密实均匀，土质基底的干密度不得小于1.4t/㎡。

　　二、HDPE防渗土工膜施工的气候要求

　　1. 气温一般应在五摄氏度以上，低温时土工膜应紧张些，高温时土工膜应放松些。

　　2. 风力在四级以下。

　　3. 气温过低时，4级以上大风及雨雪天气一般不应施工。

　　4. 在风天气，风力影响土工膜施工时，待焊的HDPE土工膜应用砂袋压牢。

　　三、HDPE土工膜的铺设

　　1在铺膜前对防渗膜外观质量进行开包检查，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。

　　2防渗膜裁切之前，经丈量其相关尺寸，然后按实际裁切，在膜铺设中膜与膜之间接缝的搭接宽度不小于100mm，使接缝排列方向平行于最大坡脚线，即沿坡度方向排列。

　　3铺设防渗膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。

　　4通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

　　6土工膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

　　7土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

　　四、HDPE土工膜的焊接

　　土工膜的焊接使用热楔焊机，采用双轨热熔焊接。热楔焊机无法焊接的部位，应采用挤出式热熔焊机，配以与原材料同质的焊条，形成堆焊的单焊缝。

　　1.热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。

　　2.接缝处不得有油污、灰尘，防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物，当有杂物时必须在焊接前清理干净。

　　3.每天焊接开始时，通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,试样合格后,便可用当时调整好的速度、压力、温度进行正是焊接。热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

　　4.焊缝要求整齐、美观、不得有滑焊、跳走现象。

　　5.在遇上土工膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

　　6.焊膜时不许压出死折，铺设HDPE土工膜时，根据当地气温变化幅度和HDPE土工膜性能要求，预留出温度变化引起的伸缩变形量。

　　7.在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接，但采取防护措施是除外。

　　8.温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。

　　9.土工膜在焊接时应该采用稳压性能好的发电机供电，在特殊情况下采用当地用电时，必须使用稳压器。

　　五、HDPE膜的锚固

　　1. 锚固的方法分为两种：新筑分隔坝以及坡道处使用沟槽锚固、东侧与北侧平台处由于不能破坏原有防渗层故使用废旧轮胎加沙袋的方法做锚固处理。

　　2 视HDPE土工膜的使用条件及受力情况，其锚固沟槽宽度一般为0.4m～1.0m,其深度为0.4m～1.0m。将防渗膜边缘翻折在沟槽内用石块、回填土或是水泥浇灌将其固定。

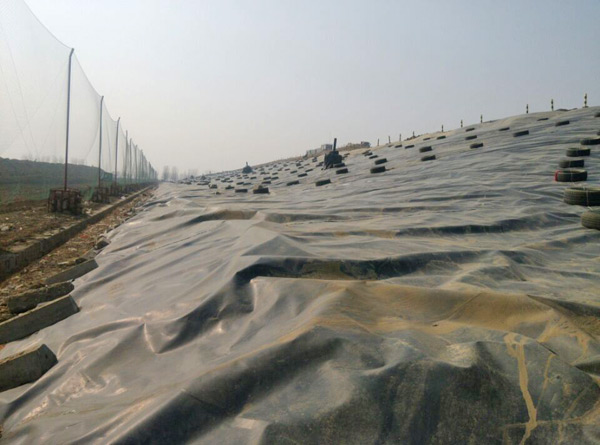

　　3平台处废旧轮胎应应排列整齐使用膜条活着绳索固定，沙袋应排列密集码放在土工膜顶端边缘上，以防止大风将土工膜刮起。

　　六、土工膜施工注意事项

　　1. 热风枪、砂轮机和焊机拖带的电源线在使用过程中，必须最大限度的远离其工作部位，以免损伤电线发生漏电。

　　2. 除热风焊接外，热风枪的嘴部在任何情况下都不得与HDPE膜面接触，并且尽可能的远离膜面、人体、机械等物体。

　　3. 焊机在不使用时，不得直接放置在HDPE膜面上，应放置在支架或沙袋带上。

　　4. 裁膜刀使用完毕后，应立即将刀片收回刀盒内。

　　5. 在现场使用的各种临时性小型工具，使用完毕，应及时放入工具箱内。

　　6. 严禁将从挤压焊接机枪头摘下的焊料物直接丢弃在土工膜面上。

　　7. HDPE土工膜施工现场禁止吸烟，不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走，不允许从事有可能破坏土工膜成品的一切活动。
